Послідовність робіт по перевірці опорних точок
1. Створення ортофотоплану проєкту Світового банку в УСК - 2000
2. Переконвертування ортофотоплану проєкту Світового банку з УСК-2000 (EPSG:5561) в УСК-2000 (7 зона Гауса-Крюгера) (EPSG:5565)
3. Отримання та конвертування супутникового знімку в УСК-2000 7 зона
4. Створення проєктів QGIS
- проєкт з підключенням ортофото Світового банку;
- проєкт з підключенням супутникових знімків.
5. Набір опорних та контрольних точок на одну трапецію карти
На одну трапецію карти необхідно визначити не менше 20-ти точок, опорних - 10 точок і контрольних - 10 точок.
Точки слід вибирати об'єкти місцевості, які чітко ідентифікуються та точність яких можна визначити, такі як:
- люки колодязів інженерних комунікацій;
- опори лінії електропередач;
- кути будівель та споруд;
- кути поворотів огорож;
- перетини доріг і вулиць тощо.
Для початку потрібно відкрити два попередньо створені проєкти.
На проєкті з підключенням ортофото проводимо набір точок у створений шар за відповідними вищепереліченими параметрами. (Рис.1,2)

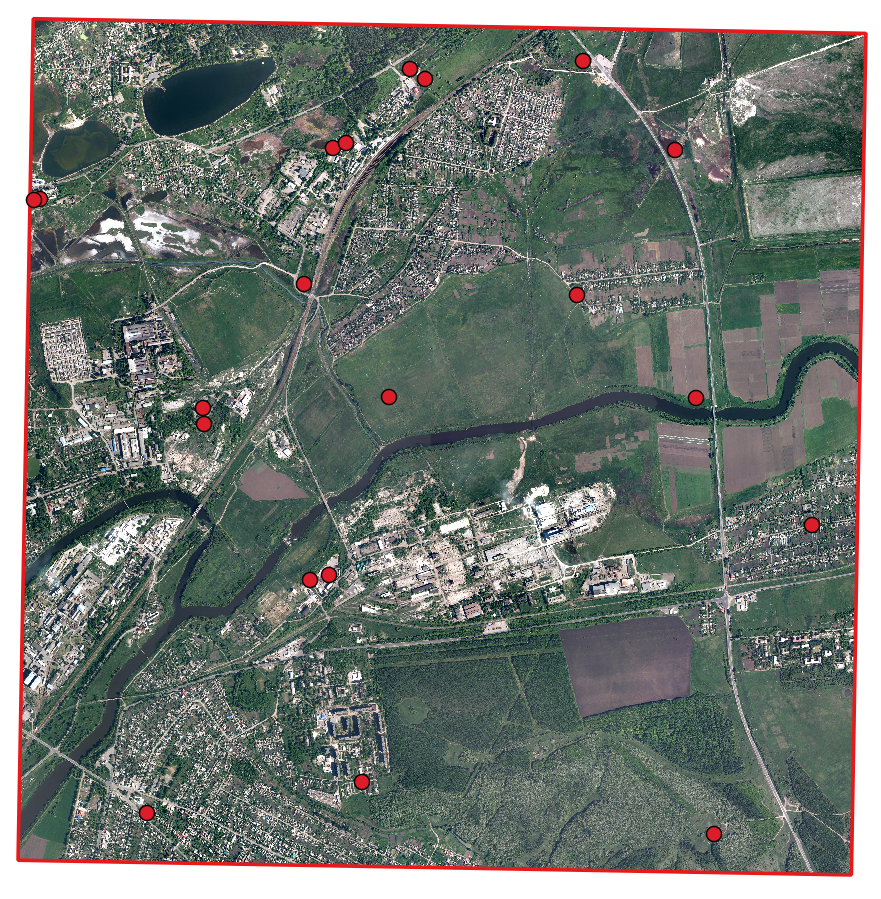

Рис.1 Приклад набору точок на одну трапецію

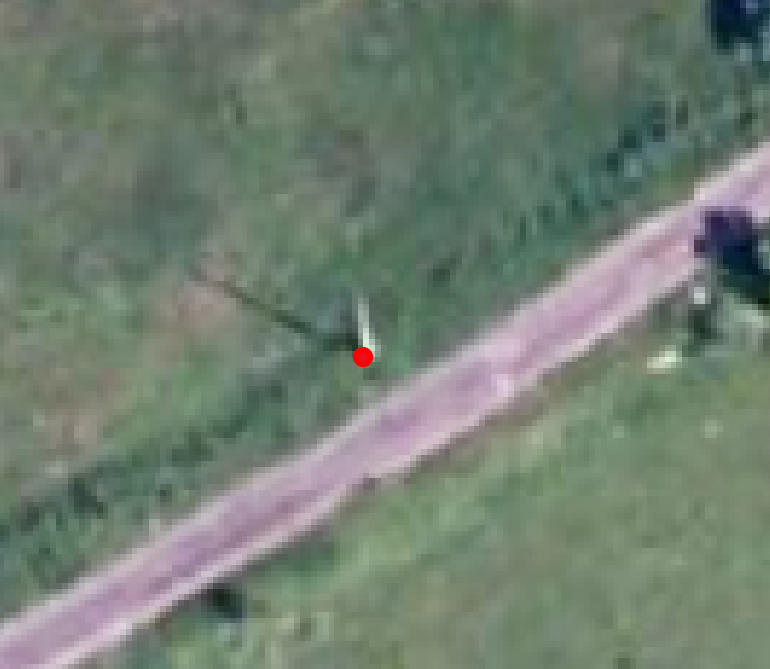

Рис.2 Приклад поставлення точки
На проєкт з підключенням супутникових знімків потрібно створити в активному шарі в атрибутивній таблиці колонки зі значенням x та y і проставити всі набрані точки з попереднього проєкту на робочу зону та перенести координати кожної точки у створені колонки. (Рис.3)

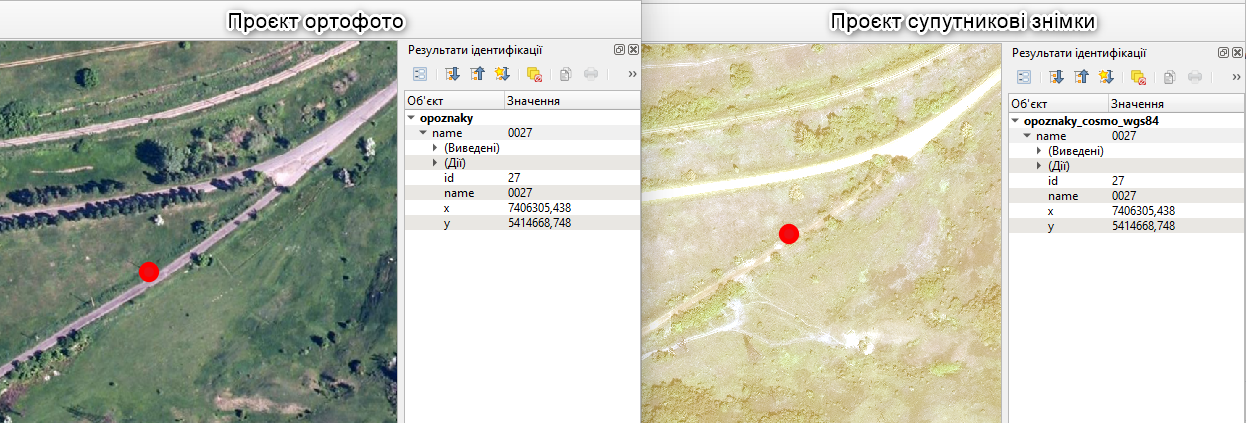

Рис.3 Приклад перенесення точок і координат
Важливо
Номерація і координати точок мають бути однаковими у проєктах.
Набрані точки потрібно поділити на опорні та контрольні (Рис.4)

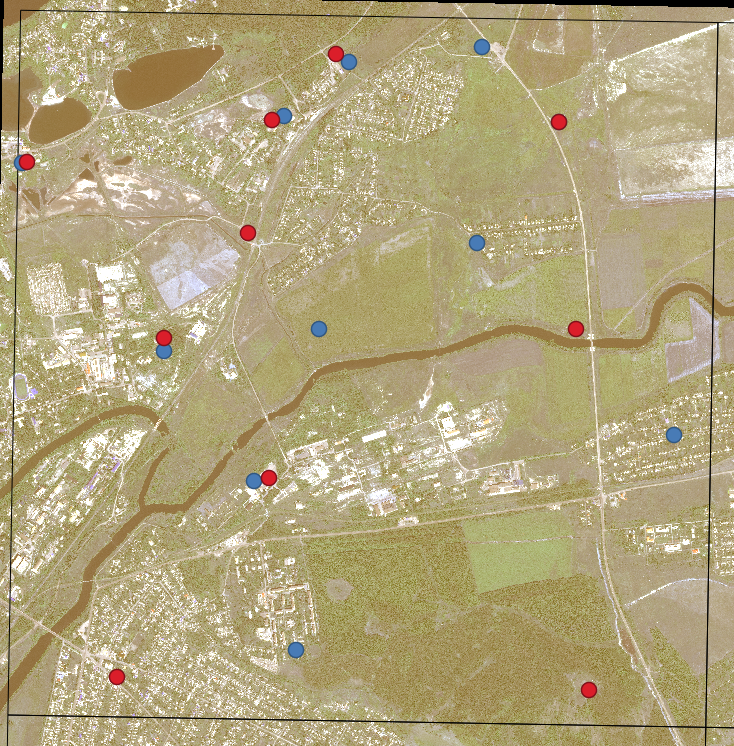

Рис.4 Приклад поділу точок де: червоні - опорні а сині - контрольні.
